| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Zhengde Metal |
| 가격: | 협상 가능 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 모델 번호: | ZD-CPG80 미세 튜브 | 기술: | 전기 저항 용접법 |
|---|---|---|---|
| 소재: | 합금강 | 표면 처리: | 검은색 |
| 사용: | 파이프라인 운송, 보일러 파이프, 유압/자동차 파이프, 석유/가스 시추, 식품/음료/유제품, 기계 산업, 화학 산업, 광업, 건설 및 장식, 특수 목적 | 섹션 모양: | 둥근 |
| 제품 이름: | 핀 관 | 길이: | 필요에 따라 12m, 6m, 4m |
| 생산 규격: | ASTM/JIS/AISI/DIN/BS/En/GB | 지불 기간: | 30%T/T는 + 70% 균형을 진보시킵니다 |
| 합금 또는 아니: | 저합금 | MOQ: | 3 톤 |
| 길이: | 맞춤형 | 장점: | 내마모성, 가공성, 용접 용이성 |
| Specification2: | Zd-Hrssp20e10/20/30/40/50/60/70 | 사양3: | Zd-Hrssp20e80/90/102/118/120 |
| 스탄다드: | ASTM a 6/a 6m-07 BS 4-1:1993 En 10024 JIS G 3192 | 관습: | 7~15일 |
| 두께: | 요구된 것으로서의 2.11-59.54 밀리미터 | 처리 서비스: | 용접, 펀칭, 절단, 굽기, 듀콜링 |
| 브랜드: | DIN, ASTM, GB, JIS, En, AISI, BS | 운송 패키지: | 표준 패키지 내보내기/요청으로 |
| 사양: | 고객 요구에 따라 | 상표: | 정더 |
| 원산지: | 중국 | HS 코드: | 7304192000 |
| 공급 능력: | 65000 톤/월 | ||
| 강조하다: | 탄소 강철 선형 파이프,12m 구리형 튜브,4m 피닝 파이프 |
||

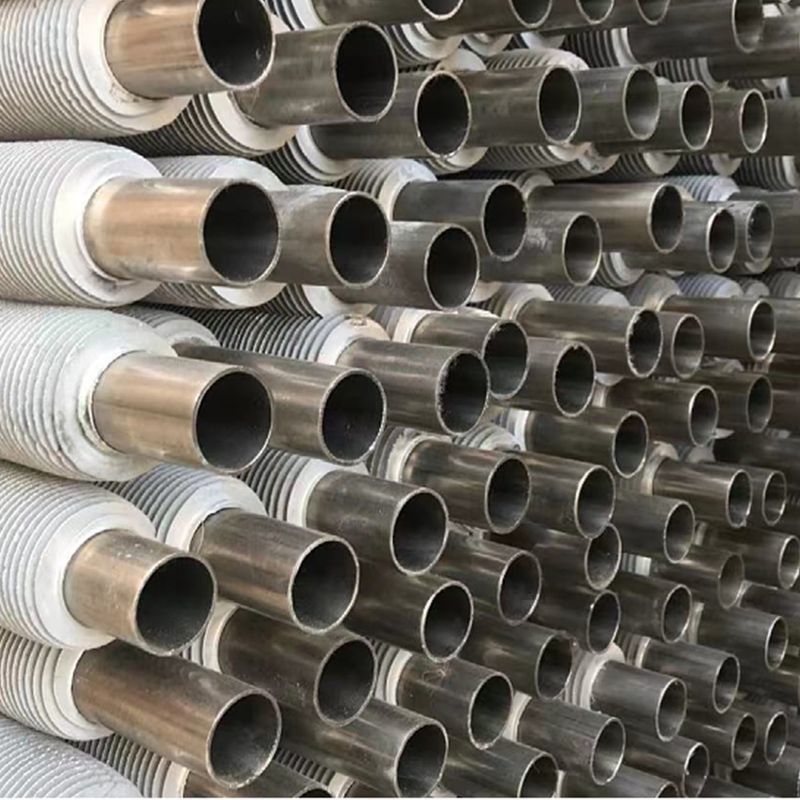

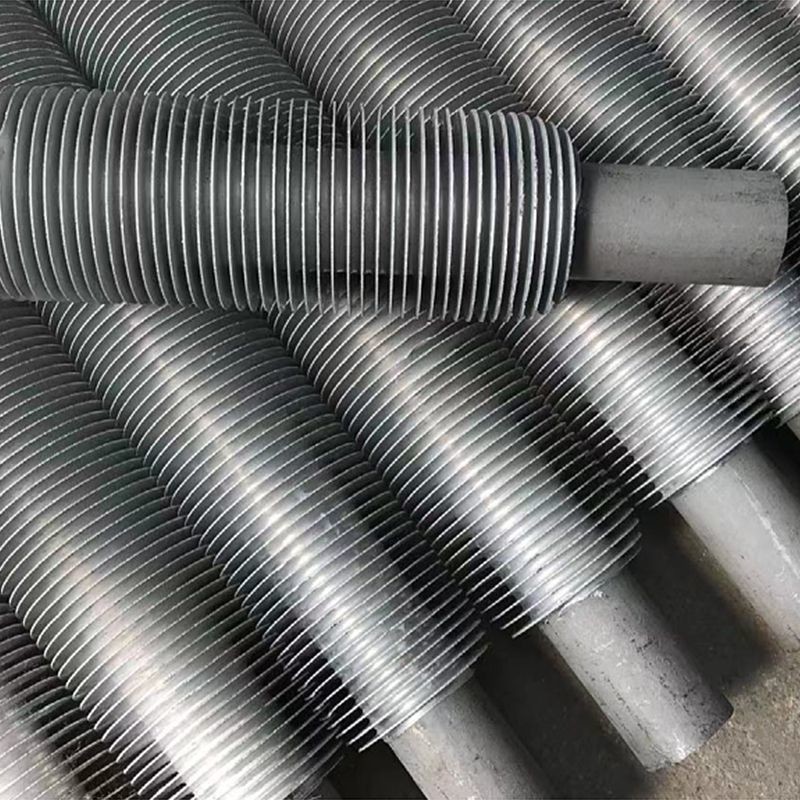

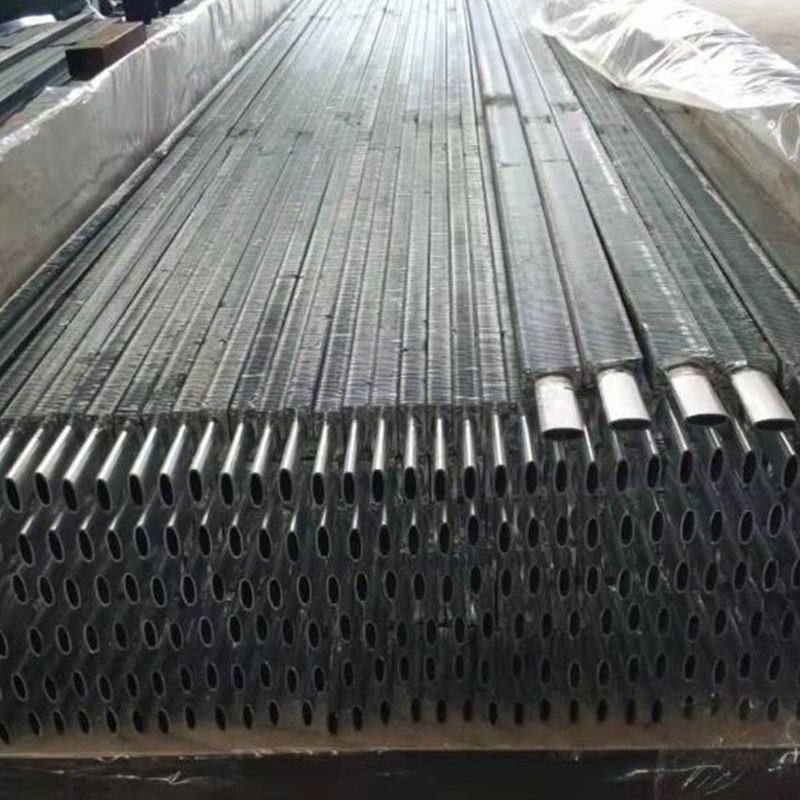

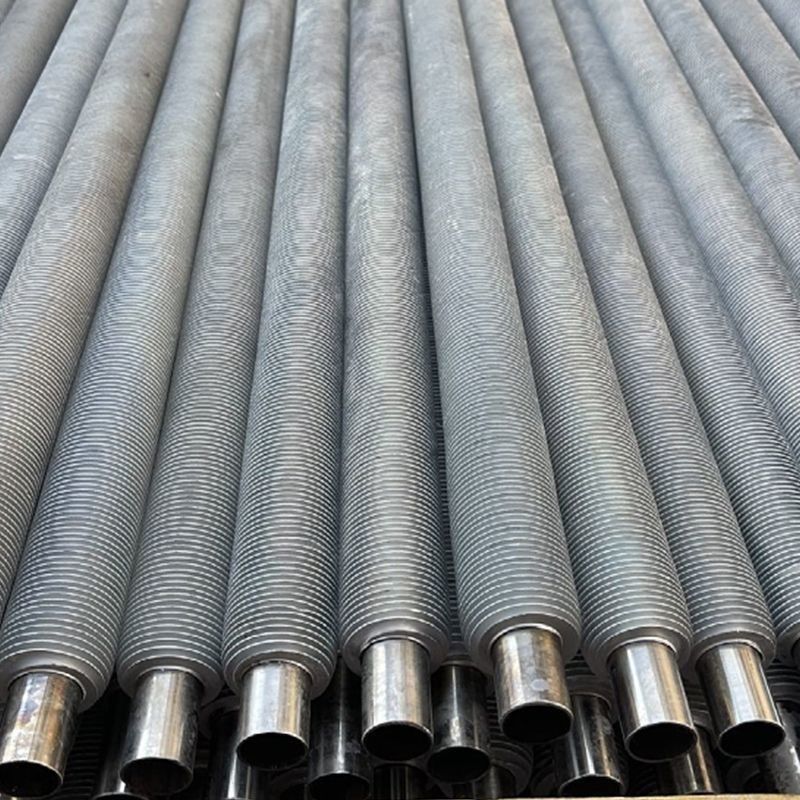

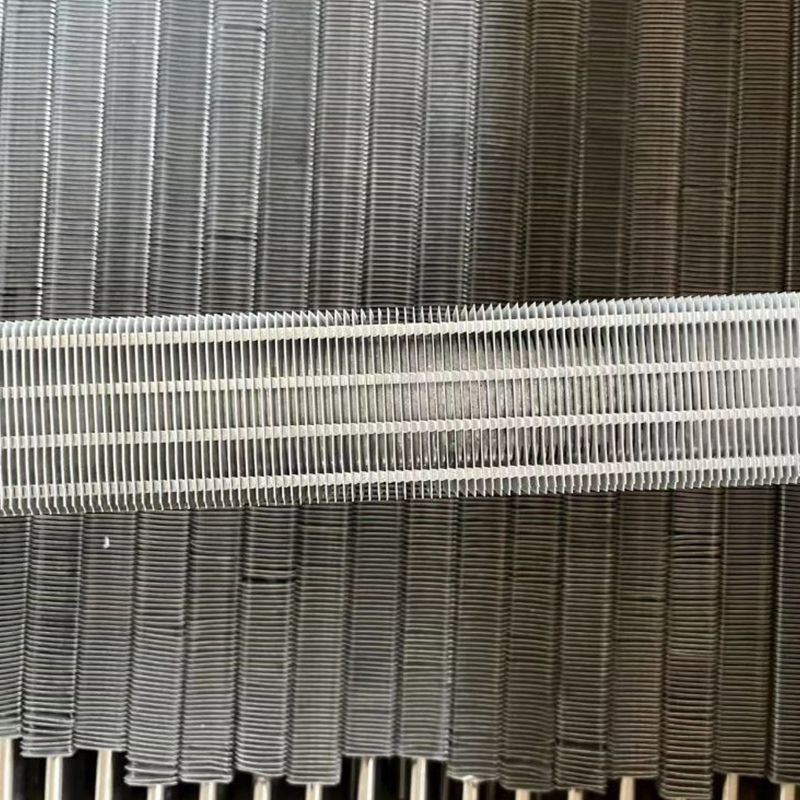

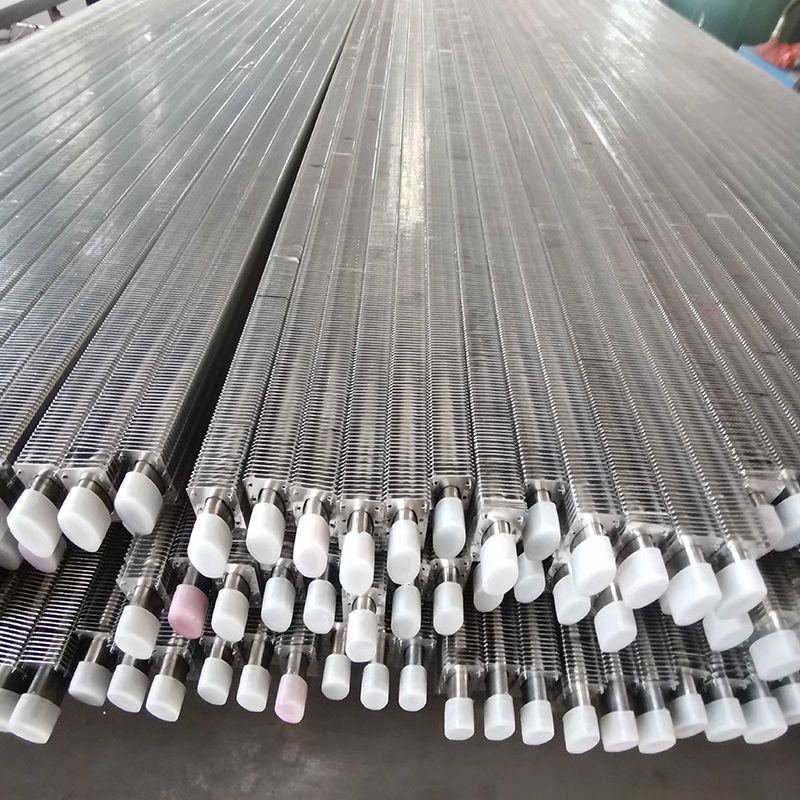

젠데 엘립스 핀드 튜브 (Zhengde Elliptical fined tube) 는 기체 튜브 엘립스 튜브와 외부 핀으로 구성된 열 교환 요소입니다. 일반적인 것은 엘립스 직사각형 핀드 튜브, 엘립스 타원형 핀드 튜브,타원형 원형 날개관, 나선형 타원형 평면 튜브, 타원형 H 모양 핀 튜브 등 타원형 핀 튜브는 원형 핀 튜브에 비해 뛰어난 성능으로 인해 주목을 받고 있습니다.타원형 핀 튜브는 에틸렌 및 석유 정제 등 산업 분야에서 널리 사용되었습니다.타원형 핀 튜브는 고효율의 열 교환 요소로 열 교환 장비에 사용됩니다. 튜브의 외부 흐름 저항은 작고 열 교환 효율은 높습니다.열 교환 장비를 컴팩트하게 만드는, 가볍고 효율적이고 소형화되었습니다.
| 아니죠 | 핀튜브의 기술적 매개 변수 | ||||||||||||
| 외부 지름 | 뿌리 지름 | 내부 지름 | 벽 두께 | 날개 높이 | 날개 팽창 | 두꺼운 날개 위 | 두꺼운 날개 뿌리 | 평균 날개 두께 | 무게 | 표면 면적 | 면적 중량 단위 | 날개 비율 | |
| DW | D0 | d | δ | h | S | Sd | Sg | S' | G | F | A | β | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | 1kg/m | m2/m | m2/kg | / | |
| 1 | 50 | 32 | 26 | 3.0 | 9 | 6 | 1.5 | 3.3 | 2.4 | 6.48 | 0.4307 | 0.06647 | 4.286425159 |
| 2 | 25 | 3.5 | 6.78 | 0.06353 | |||||||||
| 3 | 24 | 4.0 | 7.07 | 0.06092 | |||||||||
| 4 | 56 | 26 | 3.0 | 12 | 9 | 1.6 | 3.4 | 2.5 | 6.09 | 0.4334 | 0.07117 | 4.313296178 | |
| 5 | 25 | 3.5 | 6.39 | 0.06782 | |||||||||
| 6 | 24 | 4.0 | 6.67 | 0.06498 | |||||||||
| 7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 1.8 | 3.6 | 2.7 | 7.47 | 0.4928 | 0.06597 | 4.130070399 |
| 8 | 30 | 4.0 | 7.83 | 0.06294 | |||||||||
| 9 | 29 | 4.5 | 8.19 | 0.06017 | |||||||||
| 10 | 31 | 3.5 | 12 | 11 | 6.73 | 0.4253 | 0.06319 | 3.564364733 | |||||
| 11 | 30 | 4.0 | 7.09 | 0.05999 | |||||||||
| 12 | 29 | 4.5 | 7.44 | 0.05716 | |||||||||
| 13 | 31 | 3.5 | 12 | 13 | 6.21 | 0.3783 | 0.06092 | 3.170465974 | |||||
| 14 | 30 | 4.0 | 6.58 | 0.05749 | |||||||||
| 15 | 29 | 4.5 | 6.93 | 0.05459 | |||||||||
| 16 | 66 | 42 | 34 | 4.0 | 12 | 9 | 8.96 | 0.5339 | 0.05959 | 4.048377313 | |||
| 17 | 43 | 4.5 | 9.36 | 0.05704 | |||||||||
| 18 | 42 | 5.0 | 9.75 | 0.05476 | |||||||||
| 19 | 34 | 4.0 | 12 | 11 | 8.09 | 0.4612 | 0.05701 | 3.497118593 | |||||
| 20 | 43 | 4.5 | 8.49 | 0.05432 | |||||||||
| 21 | 42 | 5.0 | 8.88 | 0.05194 | |||||||||
| 22 | 34 | 4.0 | 12 | 13 | 7.49 | 0.4110 | 0.05487 | 3.116469518 | |||||
| 23 | 43 | 4.5 | 7.89 | 0.05209 | |||||||||
| 24 | 42 | 5.0 | 8.28 | 0.04964 | |||||||||
| 25 | 79 | 55 | 34 | 4.0 | 12 | 13 | 8.66 | 0.5361 | 0.06191 | 3.104226983 | |||
| 26 | 43 | 4.5 | 9.22 | 0.05815 | |||||||||
| 27 | 42 | 5.0 | 9.77 | 0.05487 | |||||||||
| 참고: 재료는 20g, 20G, 12Cr1MoVG, 12CrMo, 15CrMo, 1Cr19Ni9, ND 강철 등을 포함합니다. 다른 재료는 사용자 정의 할 수 있습니다. | |||||||||||||
산둥 젠데 금속 제조 회사고온으로 롤링 된 스틸 코일, 냉동으로 롤링 된 스틸 코일, 진열 스틸 코일, 컬러 코팅 된 스틸 코일, 섹션 스틸, 스틸 파이프, 스틸 와이어, 금속 망,스테인리스 스틸, 알루미늄, 구리 및 기타 금속 제품을 통합하는 대기업.100개 이상의 생산 라인, 4 국가적으로 인정 된 연구소, 2 기술 엔지니어링 센터, 5 기업 기술 센터. 제품은 북미와 같은 50 개국 이상 및 지역으로 수출됩니다.남미, 유럽, 아프리카, 오세아니아, 중동, 동남아시아
